Αισθητήρες πίεσης για LEGO® MINDSTORMS (dPressure) 250 kPa (30 PSI) ή 500 kPa (70 PSI)

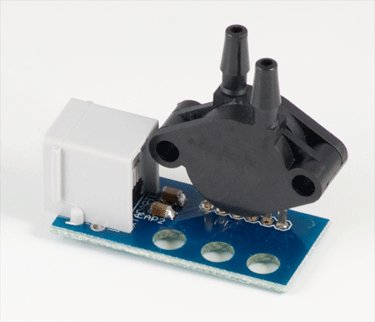

dPressure_3Αισθητήρες πίεσης για LEGO® MINDSTORMS (dPressure) 250 kPa (30 PSI) ή 500 kPa (70 PSI).

  • Συνδέεται άμεσα στις θύρες αισθητήρων του NXT σας.
  • Συμπεριλαμβάνεται προσαρμογέας για τα πνευματικά σύνολα LEGO.
  • Μεγάλο εύρος πίεσης: 250 kPa (30 psi) ή 500 kPa (70 psi).
  • Εύκολη ενσωμάτωση στην συλλογή δεδομένων (datalogging) σε πειράματα χημείας, φυσικής και μηχανικής.

Λεπτομερής περιγραφή

dPressure_2Ο αισθητήρας πίεσης dPressure για το σύστημα LEGO® MINDSTORMS® NXT είναι ικανός να μετρήσει έως 250 kPa (30 psi) και 500 kPa (70 psi) πίεσης και κενού. Ο αισθητήρας έρχεται με έναν προσαρμογέα για πνευματικά LEGO.

Ο αισθητήρας είναι εύκολος στη χρήση: συνδέεται απευθείας στο NXT και οι χρήστες μπορούν να αναγνώσουν πιέσεις σε δευτερόλεπτα.
Αυτοί οι αισθητήρες πίεσης μπορούν εύκολα να ενσωματωθούν σε πειράματα χημείας, μηχανικής και περιβαλλοντικής με εντολές NXT-G και Labview.

Τεχνικά Χαρακτηριστικά:

dPressure_1Ο αισθητήρας dPressure έρχεται σε δύο εκδόσεις:

  • Αισθητήρας πίεσης dPressure 250: από κενό έως 250 kPa (30 psi)
  • Αισθητήρας πίεσης dPressure 500: από κενό έως 500 kPa (70 psi)

Και οι δύο αισθητήρες  μετρούν διαφορά πίεσης και έχουν υποδοχές 1/8ου της ίντσας. Αυτοί οι αναλογικοί αισθητήρες μπορούν να μετρήσουν κάτω σε 0,25 kPa (0,04 PSI) μεταβολή της πίεσης και έχουν χρόνο απόκρισης 1 ms.

Λήψεις

Μπορείτε να κατεβάσετε σχετικά αρχεία (εντολές, προγράμματα παραδείγματα και έργα με τους αισθητήρες πίεσης από αυτόν τον σύνδεσμο ΕΔΩ .

Βίντεο

Ξεκινώντας

ασφάλεια:

Υψηλές πιέσεις μπορεί να είναι επικίνδυνες! Πρέπει να λαμβάνονται προφυλάξεις. Φοράτε προστατευτικά γυαλιά. Ποτέ μη χρησιμοποιείτε συστήματα πίεσης χωρίς την επίβλεψη ενηλίκου. Ποτέ μην χρησιμοποιείτε τον αισθητήρα ή οποιαδήποτε μέρη σε πιέσεις έξω από τα καθορισμένα όρια ανοχής τους πίεση.

ΚΑΘΟΡΊΣΤΕ τη ΜΈΓΙΣΤΗ ΠΊΕΣΗ:

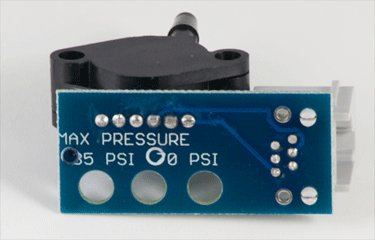

Κατ’αρχάς, ελέγξτε για να δείτε ποιο μοντέλο του αισθητήρα dPressure έχετε. Το μοντέλο μπορεί να καθοριστεί από τους κύκλους δίπλα στους πυκνωτές στην πλακέτα τυπωμένου κυκλώματος του αισθητήρα. Η μέγιστη πίεση του μοντέλου πρέπει να ελέγχεται στην πλακέτα τυπωμένου κυκλώματος του αισθητήρα. Η λειτουργία του αισθητήρα πάνω από τη μέγιστη καθορισμένη πίεση μπορεί να βλάψει σοβαρά και μόνιμα τον αισθητήρα. Μην χρησιμοποιείτε τον αισθητήρα έξω από το καθορισμένο όριο πίεσης .

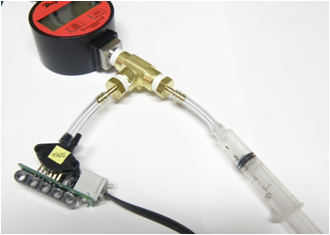

dpressure_3Ρύθμιση ΥΛΙΚΟΎ

Συνδεθείτε με το Mindstorms NXT.
Συνδέστε τον αισθητήρα πίεσης σε μία από τις θύρες αισθητήρων του ΝΧΤ. Δεν είναι απαραίτητο προσαρμογείς.
Στερεώστε τον αισθητήρα.
Χρησιμοποιώντας το τούβλο Technic κάτω από τον αισθητήρα, συνδέστε τον αισθητήρα στο ρομπότ σας ή στην κατασκευή σας.
dpressure_4Ασφαλής σωλήνωση του αισθητήρα:
Gauge Πίεση: Η θύρα πίεσης του αισθητήρα είναι η υποδοχή του πλαστικού από την πλευρά του πυκνωτή .
Μετρητής κενού: Η θύρα κενού στον αισθητήρα είναι η υποδοχή του πλαστικού απέναντι από την πλευρά του πυκνωτή.

Για τις δύο θύρες, ένας σωλήνας  1/8 ίντσας μπορεί να χρησιμοποιηθεί για σύνδεση με τον αισθητήρα. Για εφαρμογές Lego-Πνευματικό περικλείεται ένας προσαρμογέας. Για πιέσεις άνω των 15 PSI, σας συνιστούμε να τοποθετήσετε ένα μικρό σφιγκτήρα σωλήνα πάνω από την περιοχή όπου ο σωλήνας επικαλύπτεται με την υποδοχή.

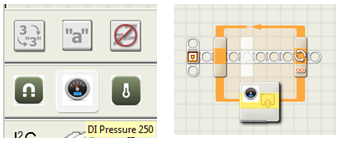

dpressure_5Εντολή αισθητήρα πίεσης στο NXT-G: 3 απλά βήματα

Σύρετε την εντολή από την παλέτα:
Στο NXT-G, επιλέξτε την κατάλληλη κατηγορία «dPressure»  και σύρετε προς τα έξω επάνω από την επιφάνεια εργασίας στην οθόνη σας.
Καθορίστε το θύρα του αισθητήρα:
dpressure_6Στο πλαίσιο διαλόγου εντολής στο κάτω μέρος της οθόνης,  σε ποια θύρα είναι συνδεδεμένος ο αισθητήρας . Στο παράδειγμα δεξιά, ο dPressure είναι συνδεδεμένο στη θύρα 1.

Σύνδεση του αισθητήρα dPressure σε άλλες εντολές:

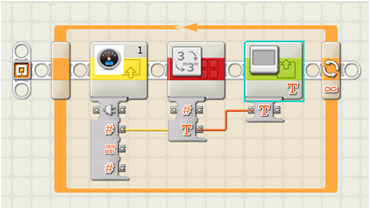

dpressure_7Κάντε κλικ στην κάτω πλευρά της εντολή για να ανοίξει ο κόμβος συνδέσεων. Οι τέσσερις επιλογές που προσφέρονται:
καθορισμός θύρας (για να ρυθμίσετε αυτόματα τη θύρα της εντολής),
έξοδος δεδομένων στο PSI,
τα ανεπεξέργαστα δεδομένα αισθητήρα και
έξοδος δεδομένων σε kilopascals (kPa).
Στο παράδειγμα δεξιά, έχουμε τοποθετήσει το dPressure σε συνεχή βρόχο που διαβάζει πίεση και βάζει την τιμή, το PSI, πάνω στην οθόνη.

Άλλοι σύνδεσμοι και παραδείγματα:

Λογισμικό: MINDSTORMS LabVIEW LEGO Λογισμικό
Λογισμικό: Καταγραφή δεδομένων
Δοκιμές: Πόσο ακριβές είναι το dPressure;
Έργο: dPressure Τρομπέτα
